1 Pneumaatika komplekt 1

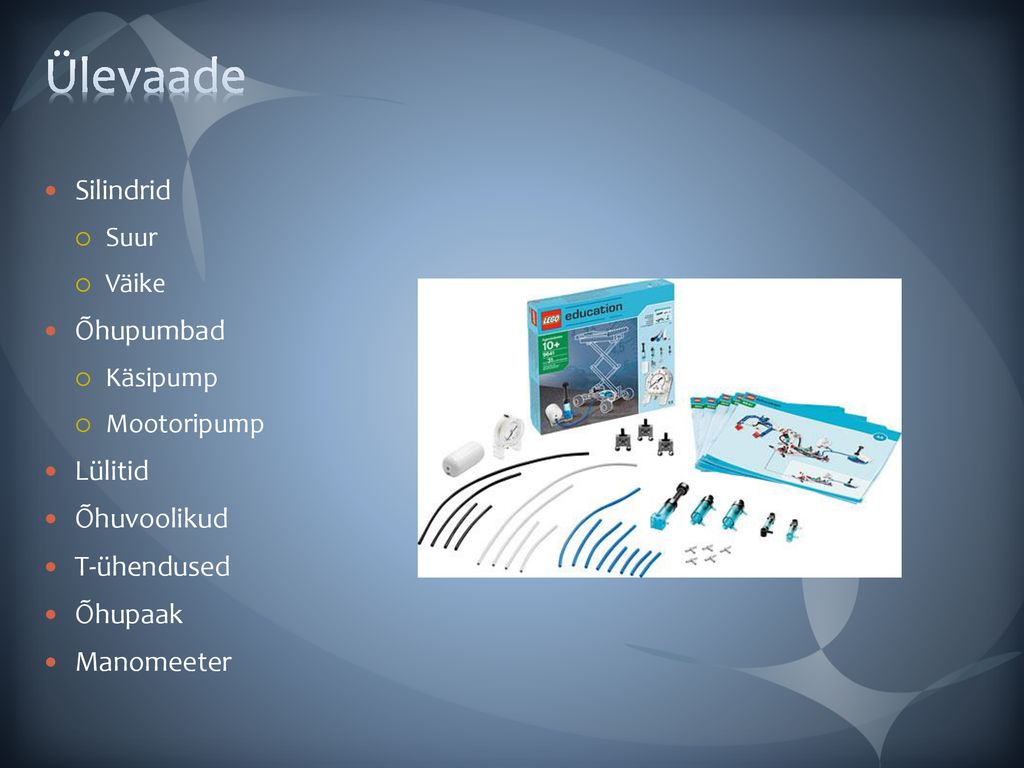

2 Ülevaade Silindrid Õhupumbad Lülitid Õhuvoolikud T-ühendused Õhupaak
Suur Väike Õhupumbad Käsipump Mootoripump Lülitid Õhuvoolikud T-ühendused Õhupaak Manomeeter 2

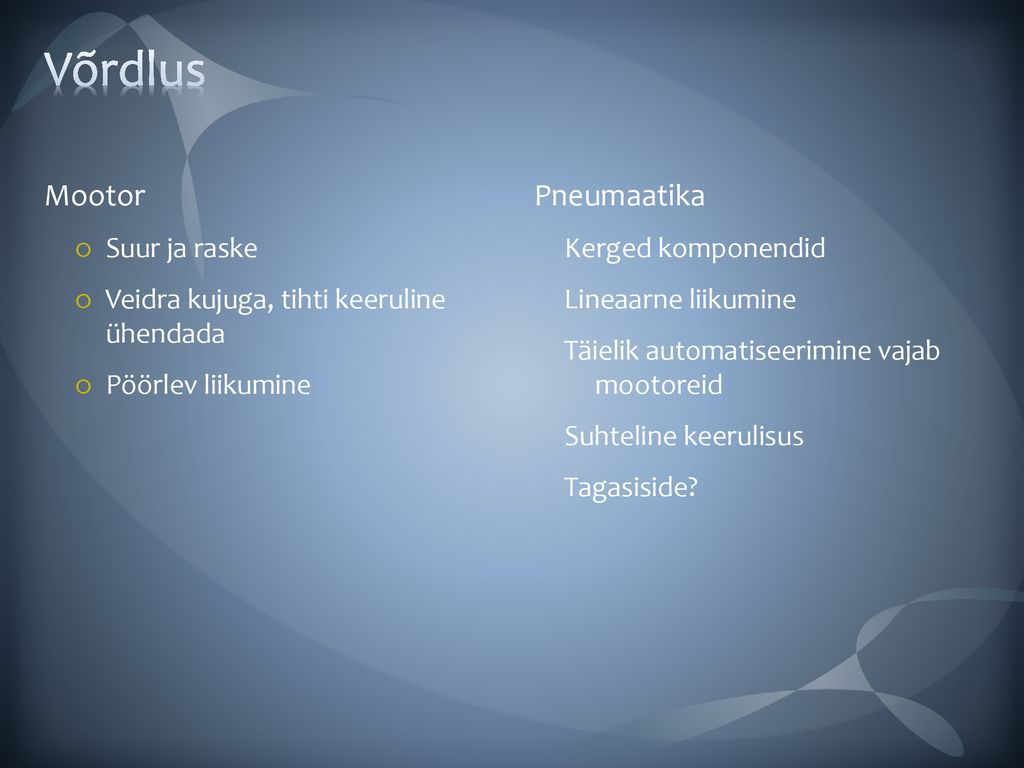

3 Võrdlus Mootor Pneumaatika Suur ja raske
Veidra kujuga, tihti keeruline ühendada Pöörlev liikumine Pneumaatika Kerged komponendid Lineaarne liikumine Täielik automatiseerimine vajab mootoreid Suhteline keerulisus Tagasiside?

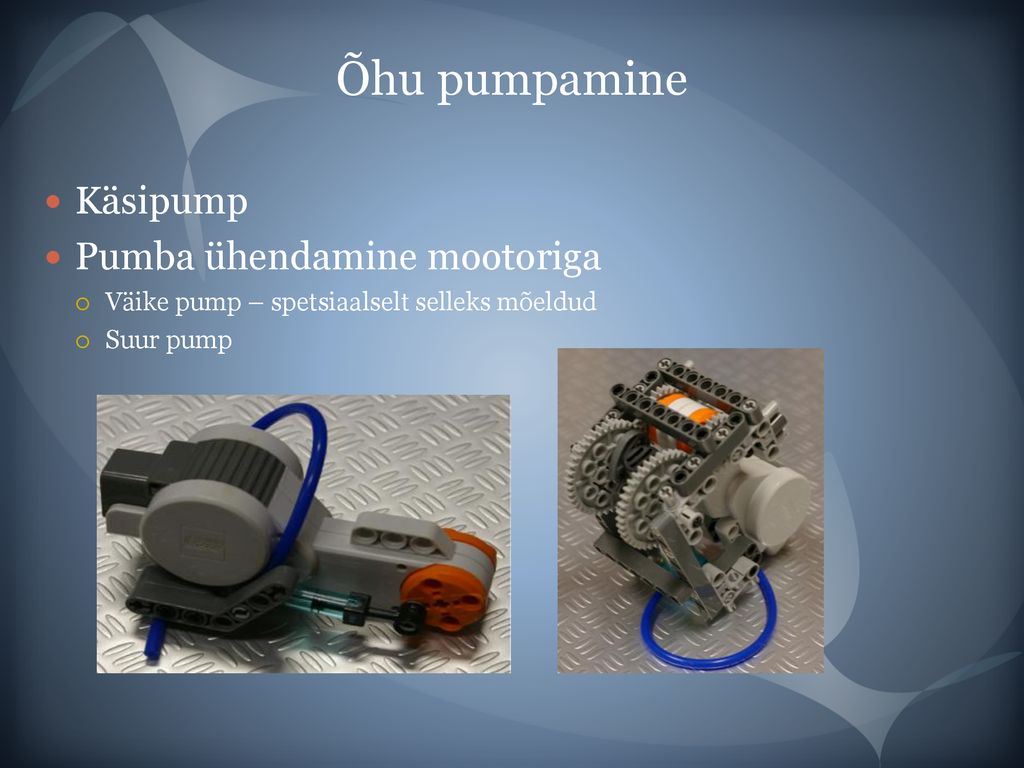

4 Õhu pumpamine Käsipump Pumba ühendamine mootoriga
Väike pump – spetsiaalselt selleks mõeldud Suur pump 4

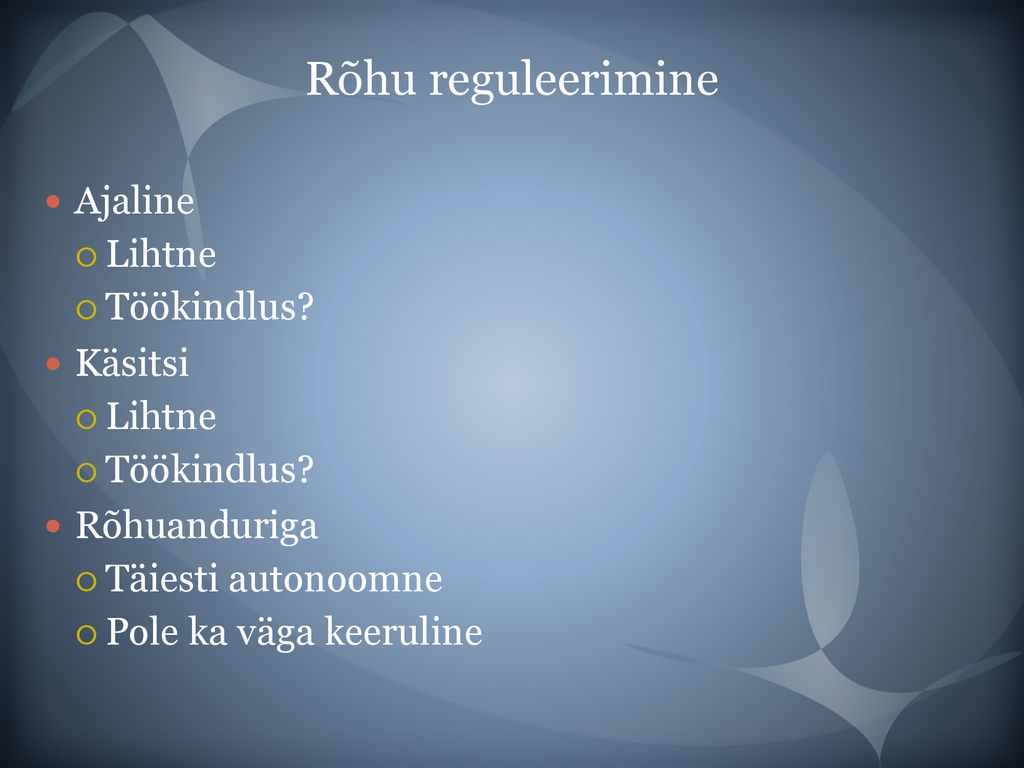

5 Rõhu reguleerimine Ajaline Lihtne Töökindlus? Käsitsi Rõhuanduriga
Täiesti autonoomne Pole ka väga keeruline 5

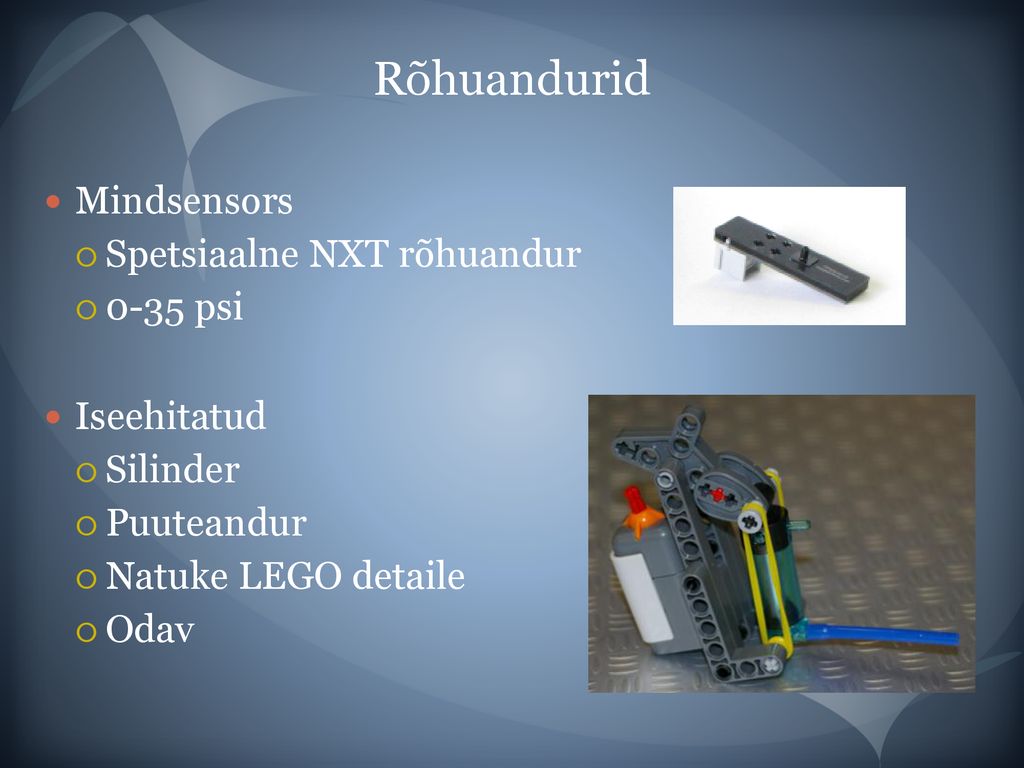

6 Rõhuandurid Mindsensors Spetsiaalne NXT rõhuandur 0-35 psi Iseehitatud
Silinder Puuteandur Natuke LEGO detaile Odav 6

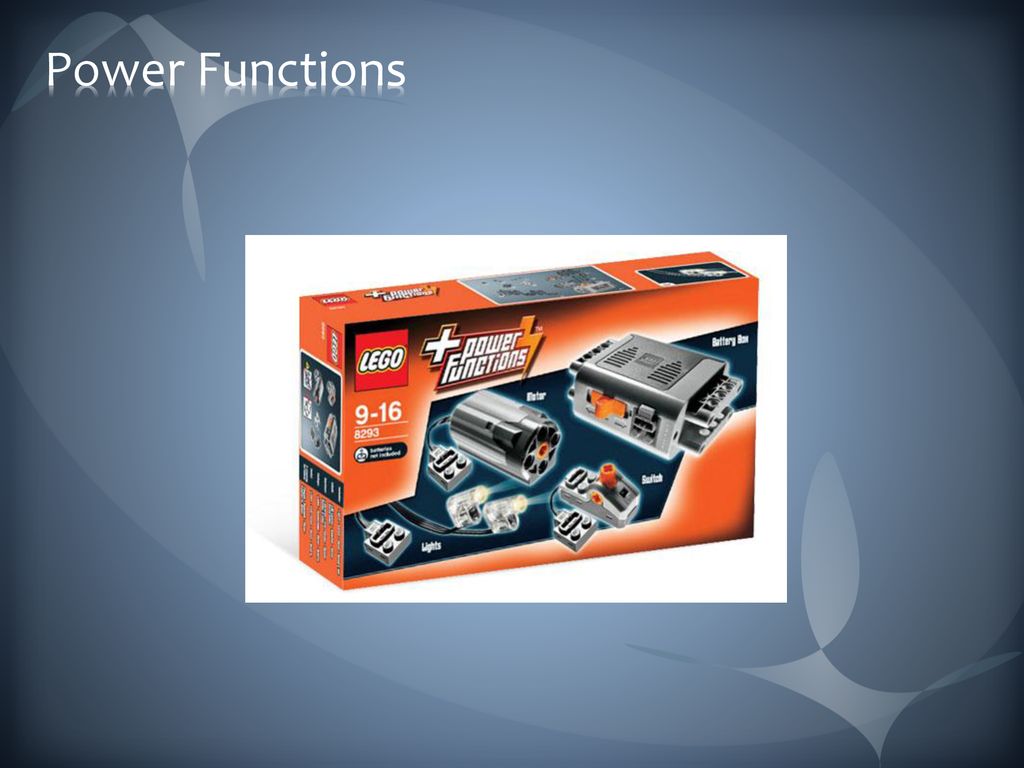

7 Power Functions

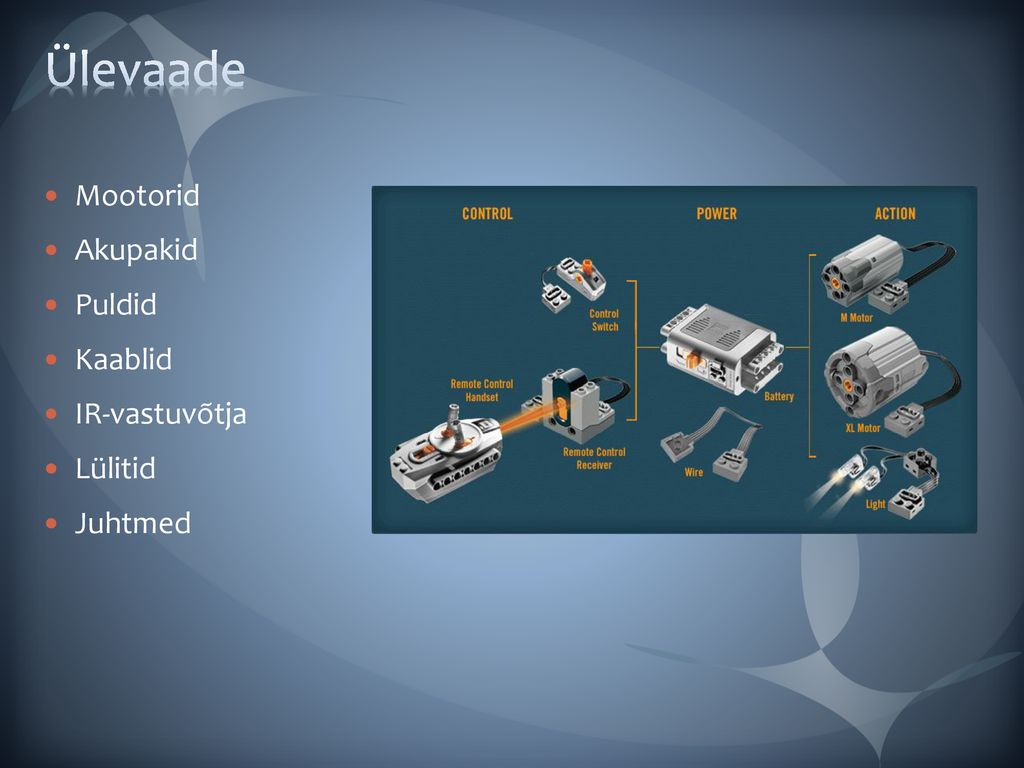

8 Ülevaade Mootorid Akupakid Puldid Kaablid IR-vastuvõtja Lülitid
Juhtmed

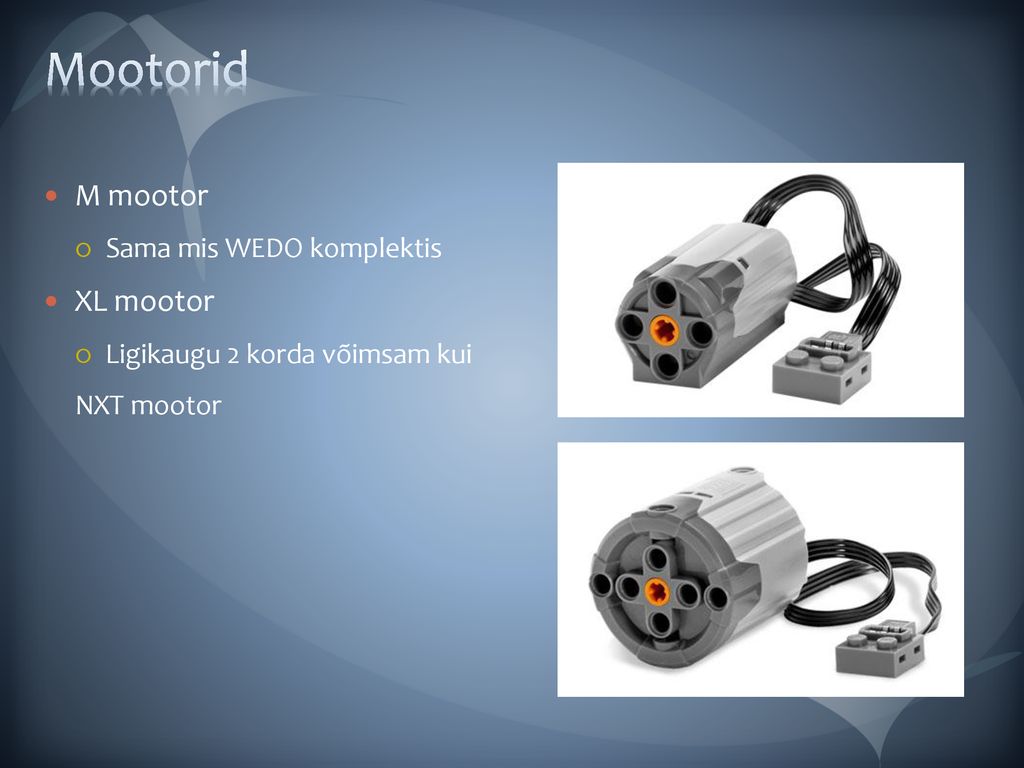

9 Mootorid M mootor XL mootor Sama mis WEDO komplektis
Ligikaugu 2 korda võimsam kui NXT mootor

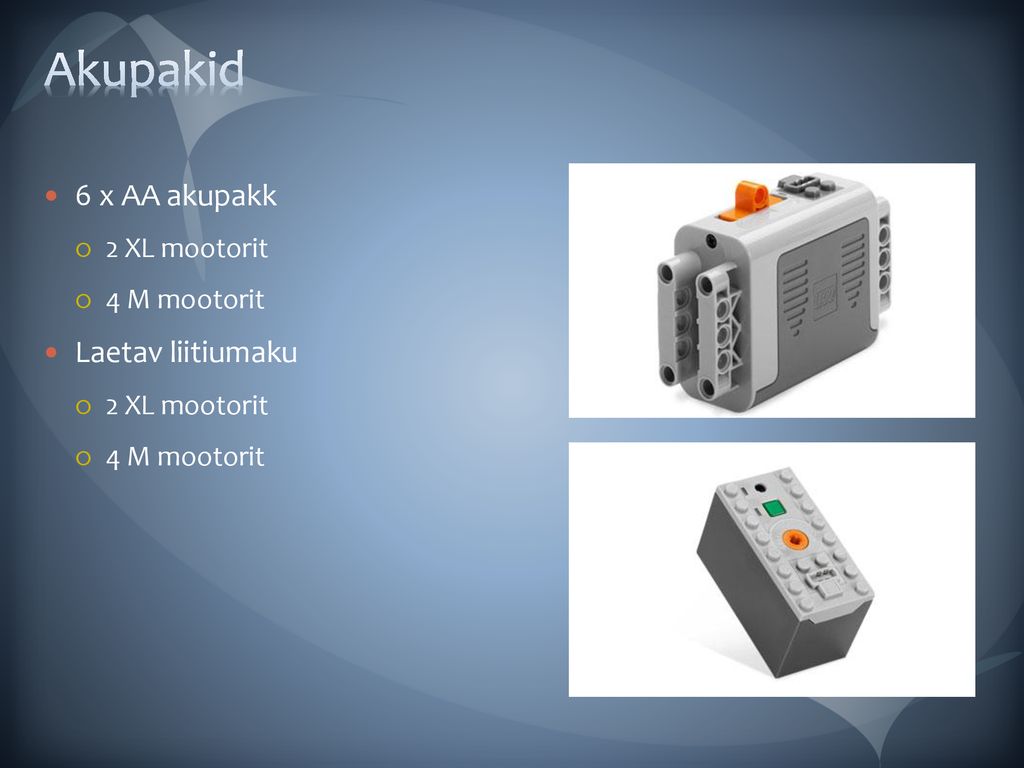

10 Akupakid 6 x AA akupakk 2 XL mootorit 4 M mootorit Laetav liitiumaku

11 Puldid Kaks erinevat pulti Töötavad infrapunaühenduse abil
4 valitavat andmeedastuskanalit Võimalik muuta mootorite: pöörlemissuunda, (kiirust)

12 Infrapuna (IR) vastuvõtja

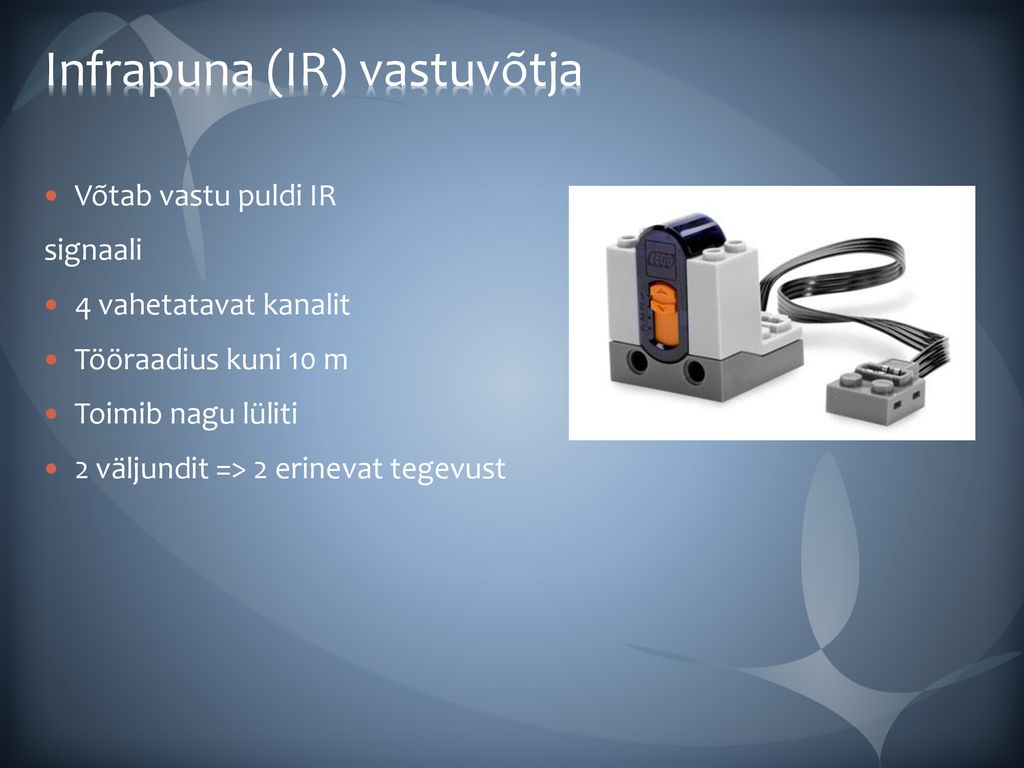

Võtab vastu puldi IR signaali 4 vahetatavat kanalit Tööraadius kuni 10 m Toimib nagu lüliti 2 väljundit => 2 erinevat tegevust

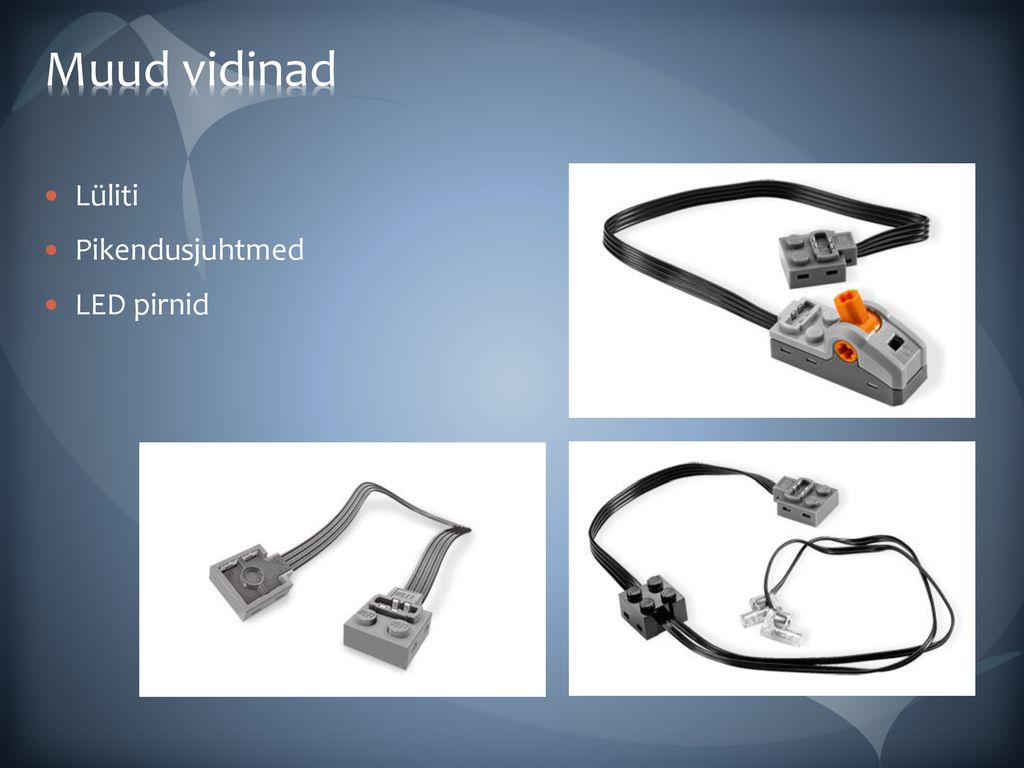

13 Muud vidinad Lüliti Pikendusjuhtmed LED pirnid

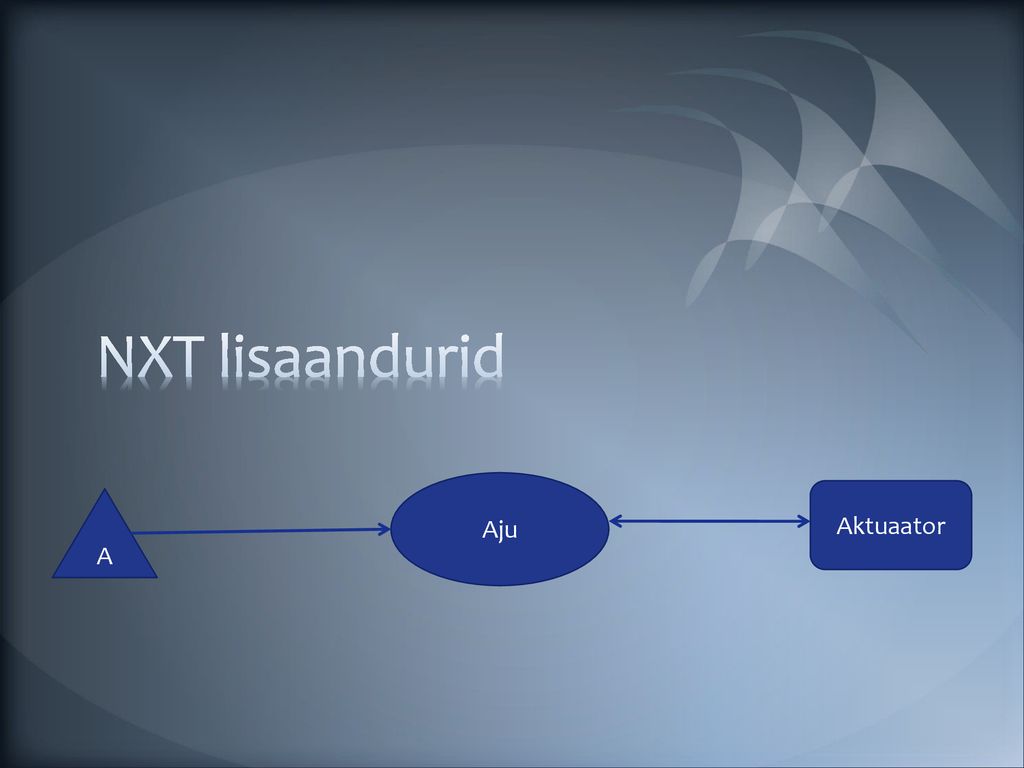

14 NXT lisaandurid Aju Aktuaator A

15 HiTechnic puuteanduri multiplekser

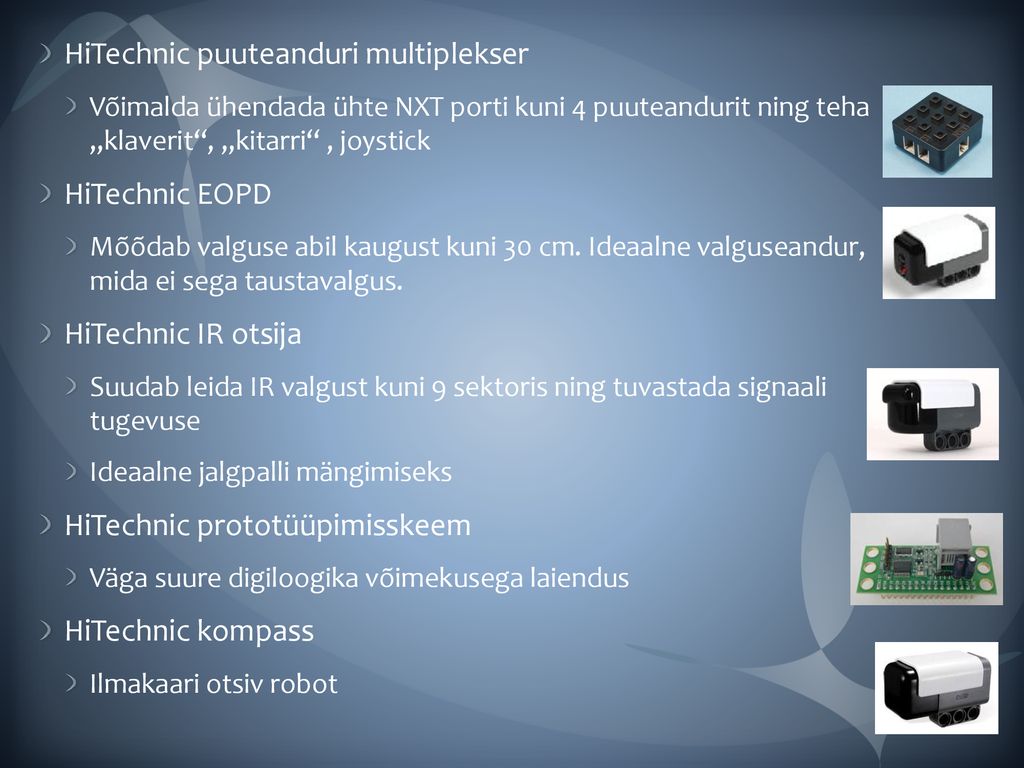

Võimalda ühendada ühte NXT porti kuni 4 puuteandurit ning teha „klaverit“, „kitarri“ , joystick HiTechnic EOPD Mõõdab valguse abil kaugust kuni 30 cm. Ideaalne valguseandur, mida ei sega taustavalgus. HiTechnic IR otsija Suudab leida IR valgust kuni 9 sektoris ning tuvastada signaali tugevuse Ideaalne jalgpalli mängimiseks HiTechnic prototüüpimisskeem Väga suure digiloogika võimekusega laiendus HiTechnic kompass Ilmakaari otsiv robot

16 HiTechnic kiirendusandur

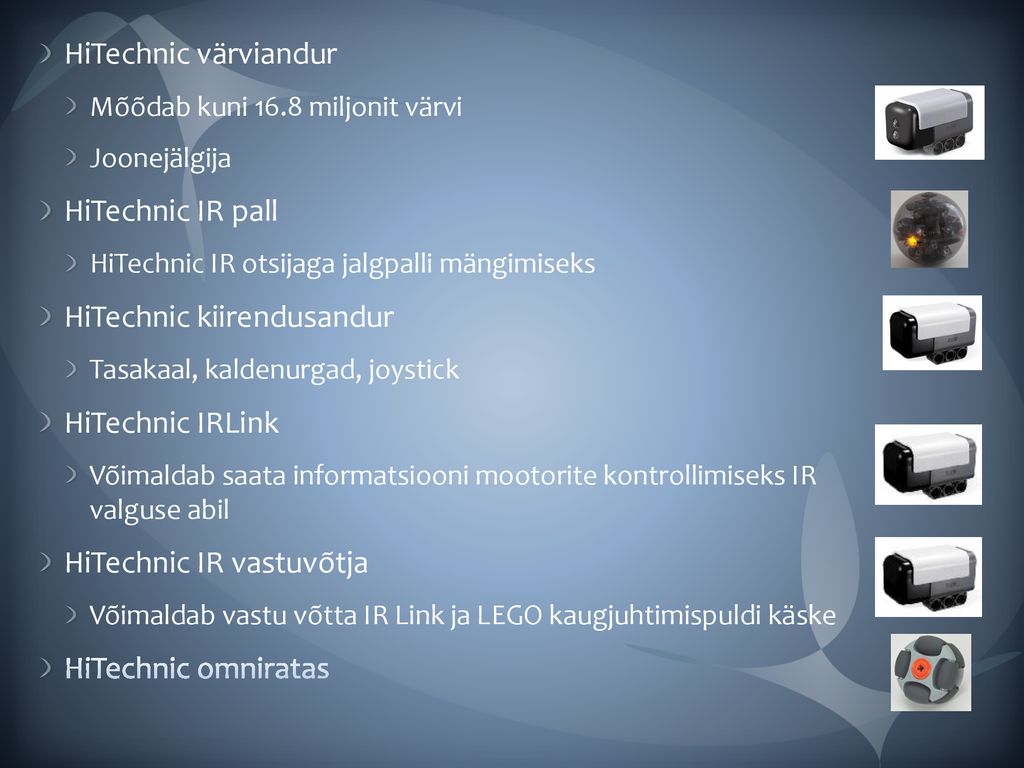

HiTechnic värviandur Mõõdab kuni 16.8 miljonit värvi Joonejälgija HiTechnic IR pall HiTechnic IR otsijaga jalgpalli mängimiseks HiTechnic kiirendusandur Tasakaal, kaldenurgad, joystick HiTechnic IRLink Võimaldab saata informatsiooni mootorite kontrollimiseks IR valguse abil HiTechnic IR vastuvõtja Võimaldab vastu võtta IR Link ja LEGO kaugjuhtimispuldi käske HiTechnic omniratas

17 Mindsensors servo kontroller

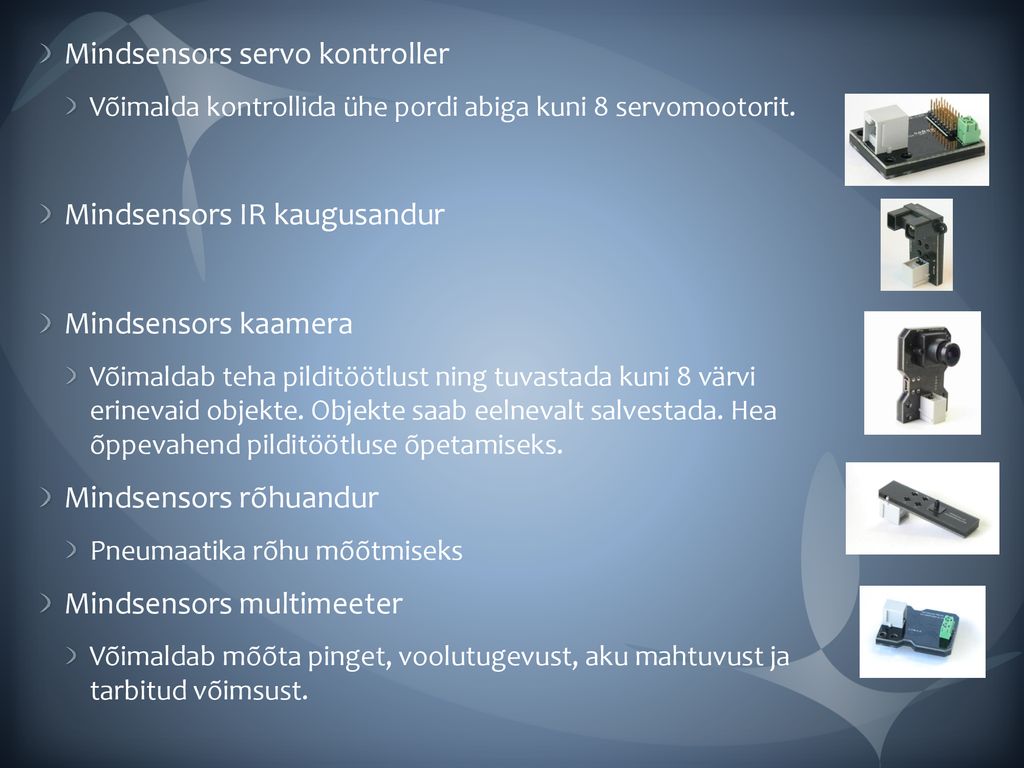

Võimalda kontrollida ühe pordi abiga kuni 8 servomootorit. Mindsensors IR kaugusandur Mindsensors kaamera Võimaldab teha pilditöötlust ning tuvastada kuni 8 värvi erinevaid objekte. Objekte saab eelnevalt salvestada. Hea õppevahend pilditöötluse õpetamiseks. Mindsensors rõhuandur Pneumaatika rõhu mõõtmiseks Mindsensors multimeeter Võimaldab mõõta pinget, voolutugevust, aku mahtuvust ja tarbitud võimsust.

18 Mindsensors kolmesuunaline kauguseandur

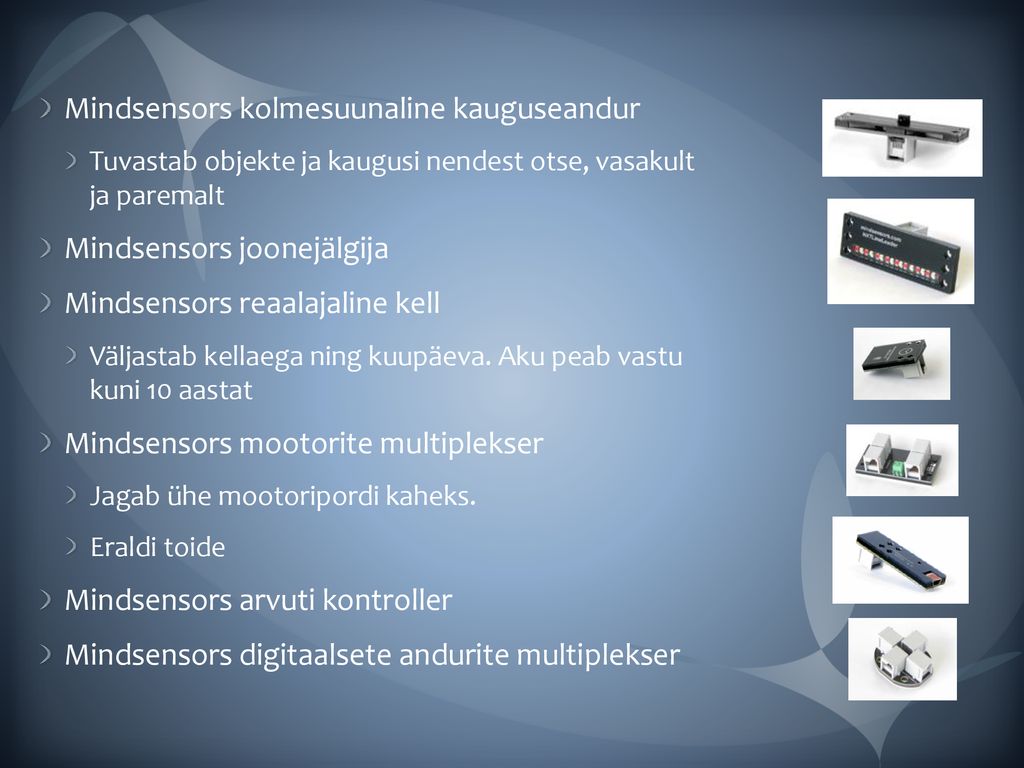

Tuvastab objekte ja kaugusi nendest otse, vasakult ja paremalt Mindsensors joonejälgija Mindsensors reaalajaline kell Väljastab kellaega ning kuupäeva. Aku peab vastu kuni 10 aastat Mindsensors mootorite multiplekser Jagab ühe mootoripordi kaheks. Eraldi toide Mindsensors arvuti kontroller Mindsensors digitaalsete andurite multiplekser

19 Mindsensors NXT aktuaator

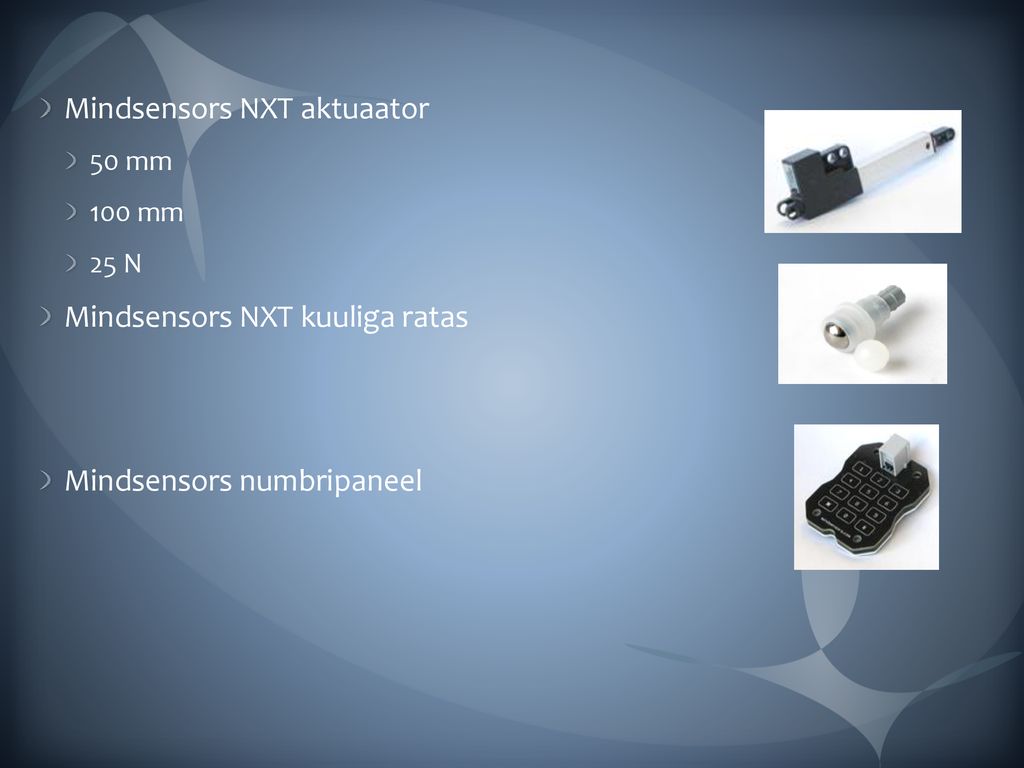

50 mm 100 mm 25 N Mindsensors NXT kuuliga ratas Mindsensors numbripaneel

20 Dexter WiFi andur Dexter termoandur Dexter saatja ja vastuvõtja Dexter GPS Dexter lüliti

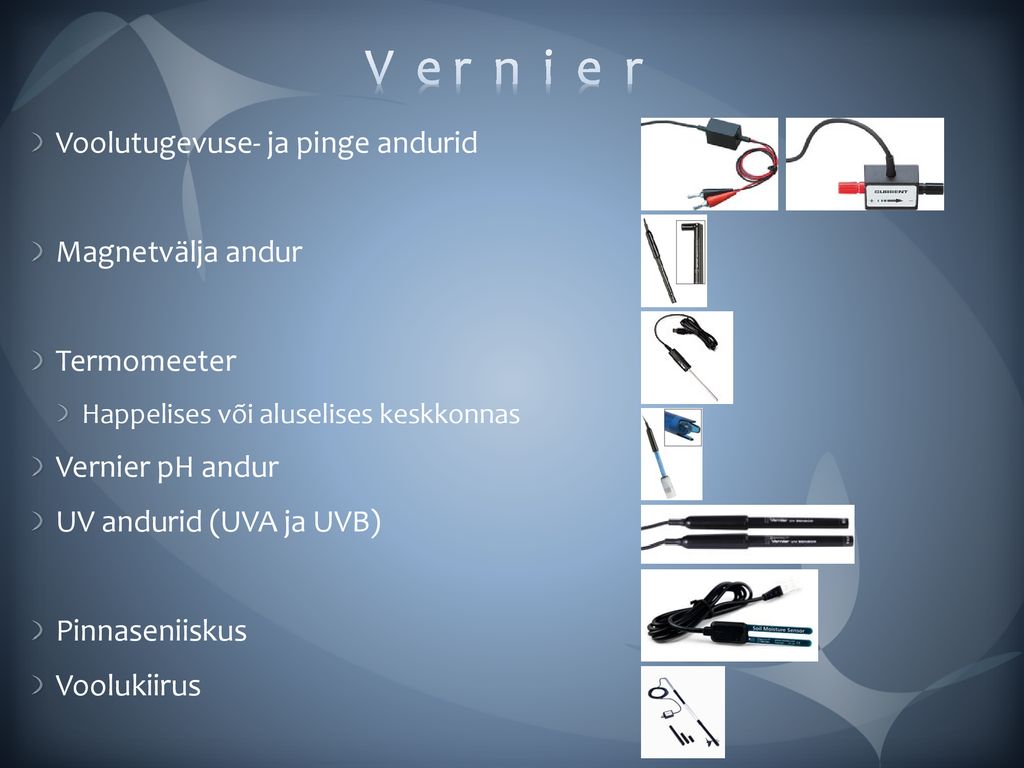

21 V e r n i e r Voolutugevuse- ja pinge andurid Magnetvälja andur
Termomeeter Happelises või aluselises keskkonnas Vernier pH andur UV andurid (UVA ja UVB) Pinnaseniiskus Voolukiirus

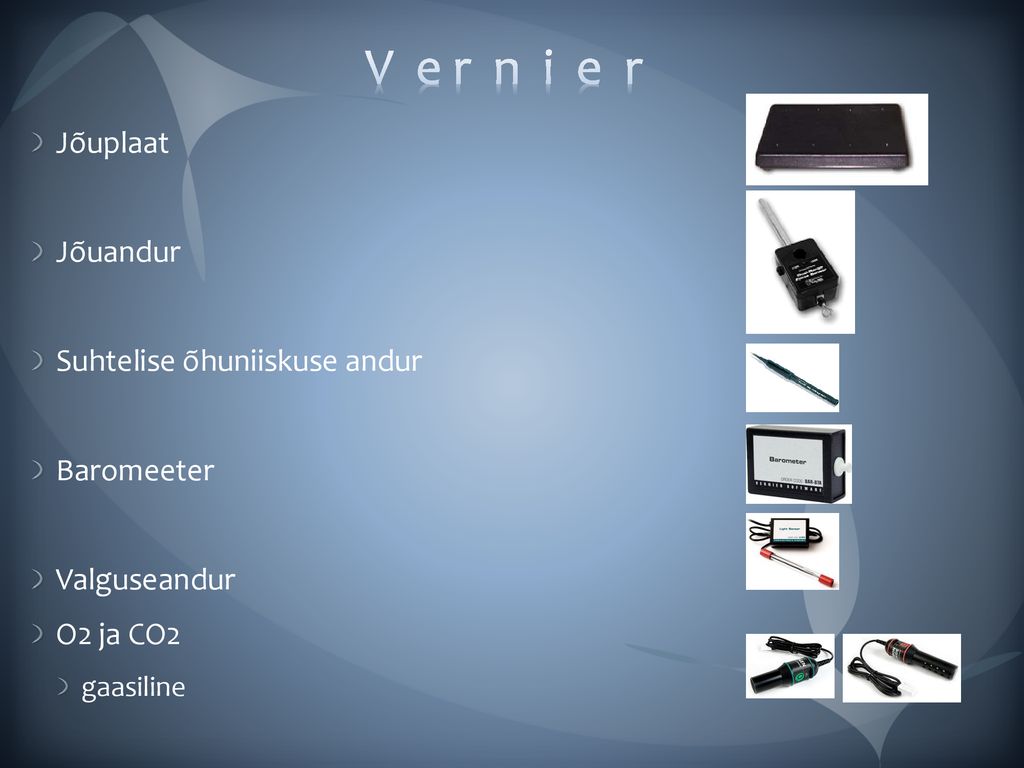

22 V e r n i e r Jõuplaat Jõuandur Suhtelise õhuniiskuse andur Baromeeter
Valguseandur O2 ja CO2 gaasiline

23 V e r n i e r EKG andur Südametöö monitor
BTA lõpuga andurid ühilduvad LEGO MINDSTORMS NXT robotitega
